■產品說明
電磁系列因?yàn)椴扇×藸恳鏅M行放置方式，增強了彈簧片的牽引效果，即使使用較小的勵磁線圈也能夠產生較大的動力。
大型振動機JA-C610、C700通過使用雙彈簧片和強化防振橡膠腳大幅度提高了負載特性，來對應負載的增減。通過雙勵磁線圈的標準化裝備實現了理想輸送速度。

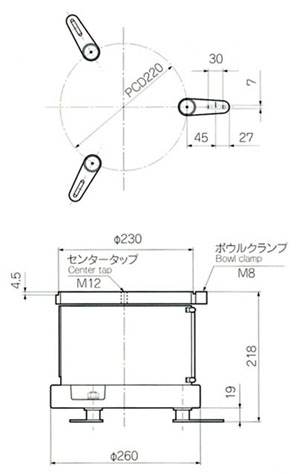

■JA-C230電磁式振動機外形尺寸
■技術參數
| JA-C230 | |||
| 彈簧片角度 （θ°） | 15 | ||
| 輸入電壓 AC(V) | 100 | 200 | |
| 容許電流 （A） | 1.2 | 0.5 | |
| 輸入頻率 （Hz） | 50或60 | ||
| 噴涂顏色 | 外罩：日涂工 S3-309 底座：日涂工 S2-1034 | ||
| 振動機重量 （ｋｇ） | 24 | ||
| 可承最大振動盤 | 可承最大盤徑φ(mm) | 370 | |
| 可承最大盤重量 （kg） | 6 | ||
| 可承工件重量 （ｋｇ） | 2.5 | ||
| 適用控制器 | 標準 | MFC-N3F | |
| 自動共振控制 | C10-3VFEF | ||
| 驅動波形 | 全波 | ||
| 空氣間隙 | MAX,0.6 | ||
| 彈簧片材質 | 鋼 | ||
| 振動數 （回／分） | 50Hz | 6,000 | |
| 60Hz | 7,200 | ||
| 驅動線圈 （個） | 1 | ||
| 彈簧片設置場所數 | 3 | ||
| 防振橡膠腳 （個）／型式 | 3 / SN-30 | ||
| 振動盤固定塊 （個） | 3 | ||
| 導線長度（由中心起）(mm) | 900 | ||

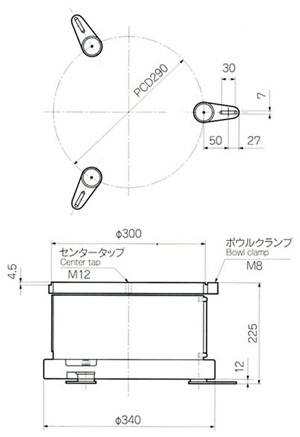

■JA-C300電磁式振動機外形尺寸
■技術參數
| JA-C300 | |||
| 彈簧片角度 （θ°） | 15 | ||
| 輸入電壓 AC(V) | 100 | 200 | |
| 容許電流 （A） | 1.7 | 1.2 | |
| 輸入頻率 （Hz） | 50或60 | ||
| 噴涂顏色 | 外罩：日涂工 S3-309 底座：日涂工 S2-1034 | ||
| 振動機重量 （ｋｇ） | 40 | ||
| 可承最大振動盤 | 可承最大盤徑φ(mm) | 500 | |
| 可承最大盤重量 （kg） | 12 | ||
| 可承工件重量 （ｋｇ） | 3.0 | ||
| 適用控制器 | 標準 | MFC-N3F | |
| 自動共振控制 | C10-3VFEF | ||
| 驅動波形 | 全波 | ||
| 空氣間隙 | MAX,0.6 | ||
| 彈簧片材質 | 鋼 | ||
| 振動數 （回／分） | 50Hz | 6,000 | |
| 60Hz | 7,200 | ||
| 驅動線圈 （個） | 1 | ||
| 彈簧片設置場所數 | 3 | ||
| 防振橡膠腳 （個）／型式 | 3 / SN-40 | ||
| 振動盤固定塊 （個） | 3 | ||
| 導線長度（由中心起）(mm) | 900 | ||

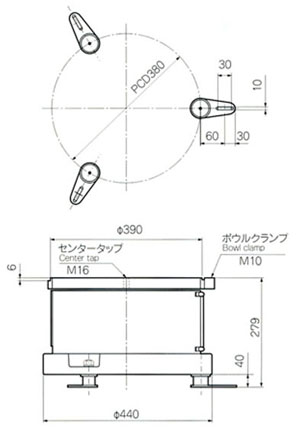

■JA-C390電磁式振動機外形尺寸
■技術參數
| JA-C390 | |||
| 彈簧片角度 （θ°） | 15 | ||
| 輸入電壓 AC(V) | 100 | 200 | |
| 容許電流 （A） | 4.0 | 2.7 | |
| 輸入頻率 （Hz） | 50或60 | ||
| 噴涂顏色 | 外罩：日涂工 S3-309 底座：日涂工 S2-1034 | ||
| 振動機重量 （ｋｇ） | 78 | ||
| 可承最大振動盤 | 可承最大盤徑φ(mm) | 620 | |
| 可承最大盤重量 （kg） | 20 | ||
| 可承工件重量 （ｋｇ） | 5.0 | ||
| 適用控制器 | 標準 | MFC-N3F(H) | |
| 自動共振控制 | C10-5VFEF | ||
| 驅動波形 | 全波 | 半波 | |
| 空氣間隙 | MAX,0.6 | MAX,1.2 | |
| 彈簧片材質 | 鋼 | 碳鋼 | |
| 振動數 （回／分） | 50Hz | 6,000 | 3,000 |
| 60Hz | 7,200 | 3,600 | |
| 驅動線圈 （個） | 1 | ||
| 彈簧片設置場所數 | 3 | ||
| 防振橡膠腳 （個）／型式 | 3 / SN-50A | ||
| 振動盤固定塊 （個） | 3 | ||
| 導線長度（由中心起）(mm) | 900 | ||

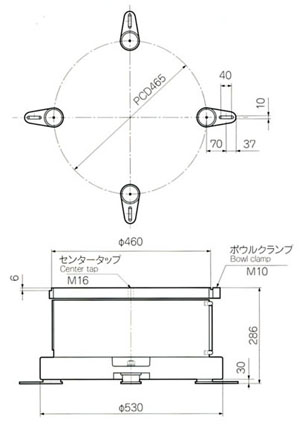

■JA-C460電磁式振動機外形尺寸
■技術參數
| JA-C460 | |||
| 彈簧片角度 （θ°） | 15 | ||
| 輸入電壓 AC(V) | 100 | 200 | |
| 容許電流 （A） | 4.0 | 2.7 | |
| 輸入頻率 （Hz） | 50或60 | ||
| 噴涂顏色 | 外罩：日涂工 S3-309 底座：日涂工 S2-1034 | ||
| 振動機重量 （ｋｇ） | 127 | ||
| 可承最大振動盤 | 可承最大盤徑φ(mm) | 760 | |
| 可承最大盤重量 （kg） | 30 | ||
| 可承工件重量 （ｋｇ） | 10.0 | ||
| 適用控制器 | 標準 | MFC-N3F(H) | |
| 自動共振控制 | C10-5VFEF | ||
| 驅動波形 | 全波 | 半波 | |
| 空氣間隙 | MAX,0.6 | MAX,1.2 | |
| 彈簧片材質 | 鋼 | 碳鋼 | |
| 振動數 （回／分） | 50Hz | 6,000 | 3,000 |
| 60Hz | 7,200 | 3,600 | |
| 驅動線圈 （個） | 1 | ||
| 彈簧片設置場所數 | 4 | ||
| 防振橡膠腳 （個）／型式 | 4 / SN-60A | ||
| 振動盤固定塊 （個） | 4 | ||
| 導線長度（由中心起）(mm) | 1500 | ||

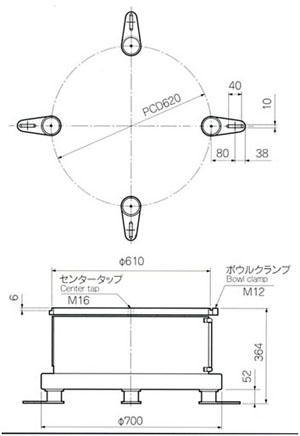

■JA-C610電磁式振動機外形尺寸
■技術參數
| JA-C610 | ||
| 彈簧片角度 （θ°） | 15 | |
| 輸入電壓 AC(V) | 200 | |
| 容許電流 （A） | 4.5 | |
| 輸入頻率 （Hz） | 50或60 | |
| 噴涂顏色 | 外罩：日涂工 S3-309 底座：日涂工 S2-1034 | |
| 振動機重量 （ｋｇ） | 260 | |
| 可承最大振動盤 | 可承最大盤徑φ(mm) | 1000 |
| 可承最大盤重量 （kg） | 50 | |
| 可承工件重量 （ｋｇ） | 15.0 | |
| 適用控制器 | 標準 | MFC-N6H |
| 自動共振控制 | C10-5VFEF | |
| 驅動波形 | 半波 | |
| 空氣間隙 | MAX,1.6 | |
| 彈簧片材質 | 碳鋼 | |
| 振動數 （回／分） | 50Hz | 3,000 |
| 60Hz | 3,600 | |
| 驅動線圈 （個） | 2（直列） | |
| 彈簧片設置場所數 | 4（對） | |
| 防振橡膠腳 （個）／型式 | 4 / SN-70 | |
| 振動盤固定塊 （個） | 6 | |
| 導線長度（由中心起）(mm) | 1500 | |

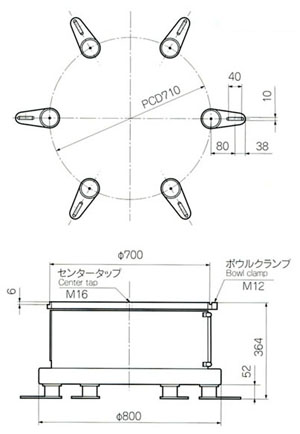

■JA-C700H電磁式振動機外形尺寸
■技術參數
| JA-C700 | ||
| 彈簧片角度 （θ°） | 15 | |
| 輸入電壓 AC(V) | 200 | |
| 容許電流 （A） | 4.5 | |
| 輸入頻率 （Hz） | 50或60 | |
| 噴涂顏色 | 外罩：日涂工 S3-309 底座：日涂工 S2-1034 | |
| 振動機重量 （ｋｇ） | 330 | |
| 可承最大振動盤 | 可承最大盤徑φ(mm) | 1200 |
| 可承最大盤重量 （kg） | 70 | |
| 可承工件重量 （ｋｇ） | 20.0 | |
| 適用控制器 | 標準 | MFC-N6H |
| 自動共振控制 | C10-5VFEF | |
| 驅動波形 | 半波 | |
| 空氣間隙 | MAX,1.6 | |
| 彈簧片材質 | 碳鋼 | |
| 振動數 （回／分） | 50Hz | 3,000 |
| 60Hz | 3,600 | |
| 驅動線圈 （個） | 2（直列） | |
| 彈簧片設置場所數 | 4（對） | |
| 防振橡膠腳 （個）／型式 | 6 / SN-70 | |
| 振動盤固定塊 （個） | 8 | |
| 導線長度（由中心起）(mm) | 1500 | |
 |
|
|
 |
|
